Universell utforming med taktil merking
Gjør bygg trygge og forskriftsgodkjente med taktil merking
Tilgjengelighet og sikkerhet er ikke lenger en valgfri del av byggeprosjekter – det er et krav. Derfor har vi i IBG utviklet et sortiment av taktile løsninger og trappeneser som gjør det enkelt å oppfylle TEK17-kravene – med produkter som er slitesterke, enkle å montere og klare til umiddelbar bruk.
Taktil merking sikrer at alle, uansett funksjonsevne, kommer seg trygt frem. Merkingen er en viktig del av universell utforming. Vi leverer løsninger som møter kravene i TEK17 – og overgår forventningene.
🟠 TAKTIL MERKING – RASKT, RIKTIG OG FORSKRIFTSMESSIG
Vi tilbyr et komplett system av taktile knotter, pølser og ledelinjer som:
- Leveres med selvklebende bakside – enkel montering, også ved etterinstallasjon
- Brukes sammen med ferdige maler – sikrer korrekt plassering og forskriftsoverholdelse
- Har høy friksjon og god slitestyrke, tilpasset offentlig miljø og tung trafikk
- Er tilgjengelige i kontrastfarger som oppfyller luminanskravet i TEK17
📌 Eksempler fra vårt sortiment:

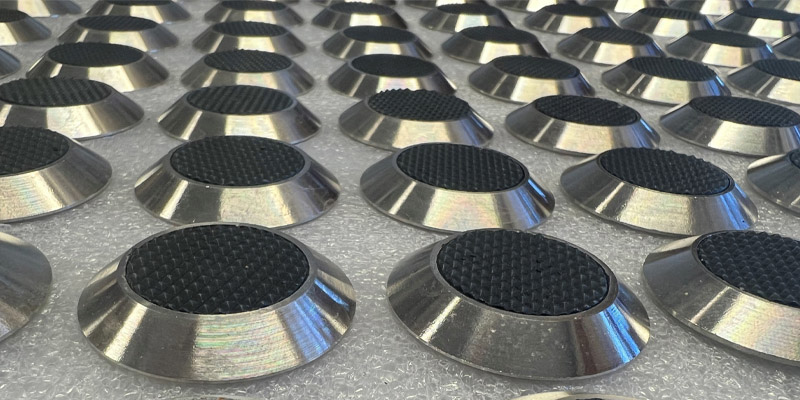

- Knotter for varselfelt og oppmerksomhetssoner
- Pølser og ledelinjer for retningsangivelse
- Komplette sett med maler og monteringstilbehør
Ulike taktiler ulike funksjoner
Taktiler kommer i ulike farger, størrelser og former. Alle type taktiler har en funksjon.

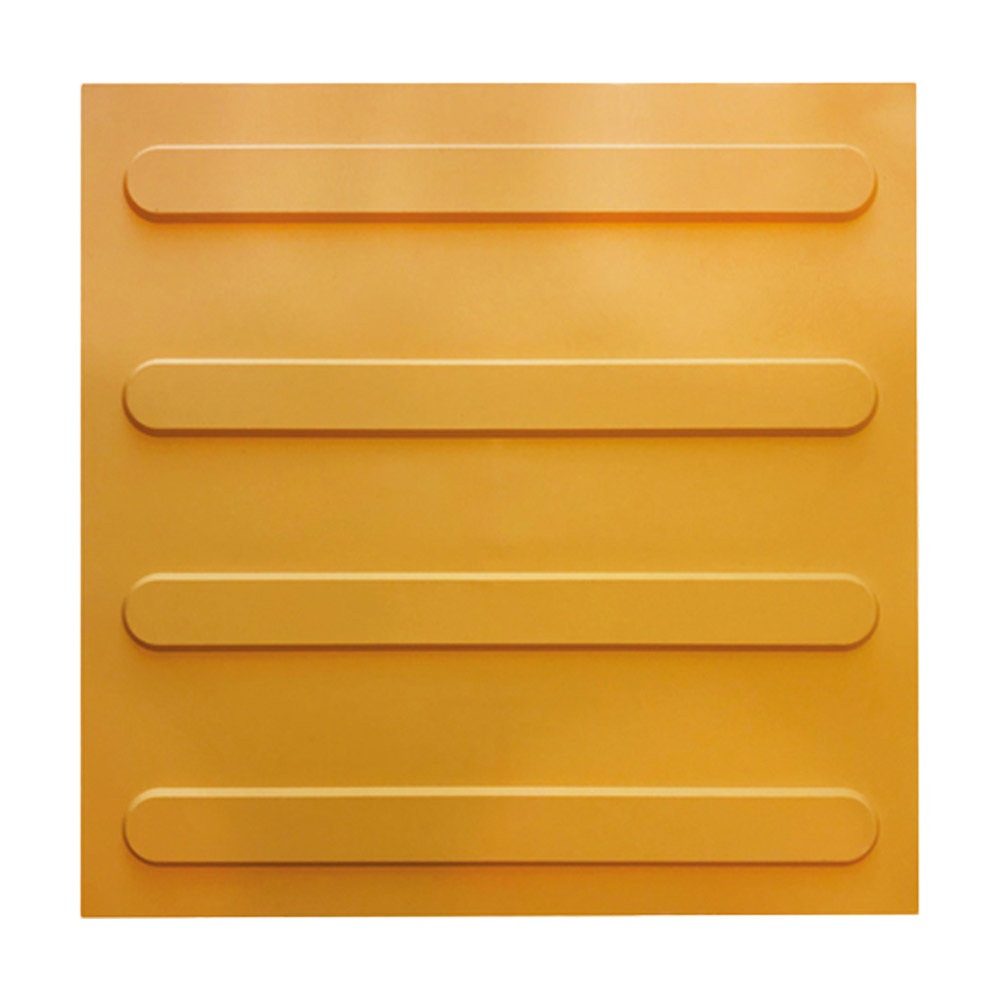

Taktil merking som oppmerksomhetsfelt
Oppmerksomhetsfelt plasseres steder hvor det er ment som et ledefelt/ledelinje og knutepunkt. De tverrgående linjene gir informasjon om at man nærmer seg et viktig punkt langs gangveien. Knutepunktet det gis oppmerksomhet til er gjerne en heis, informasjonsskranke, resepsjon, møterom, toaletter, i bunnen av en trapp eller kryssende gangbaner.

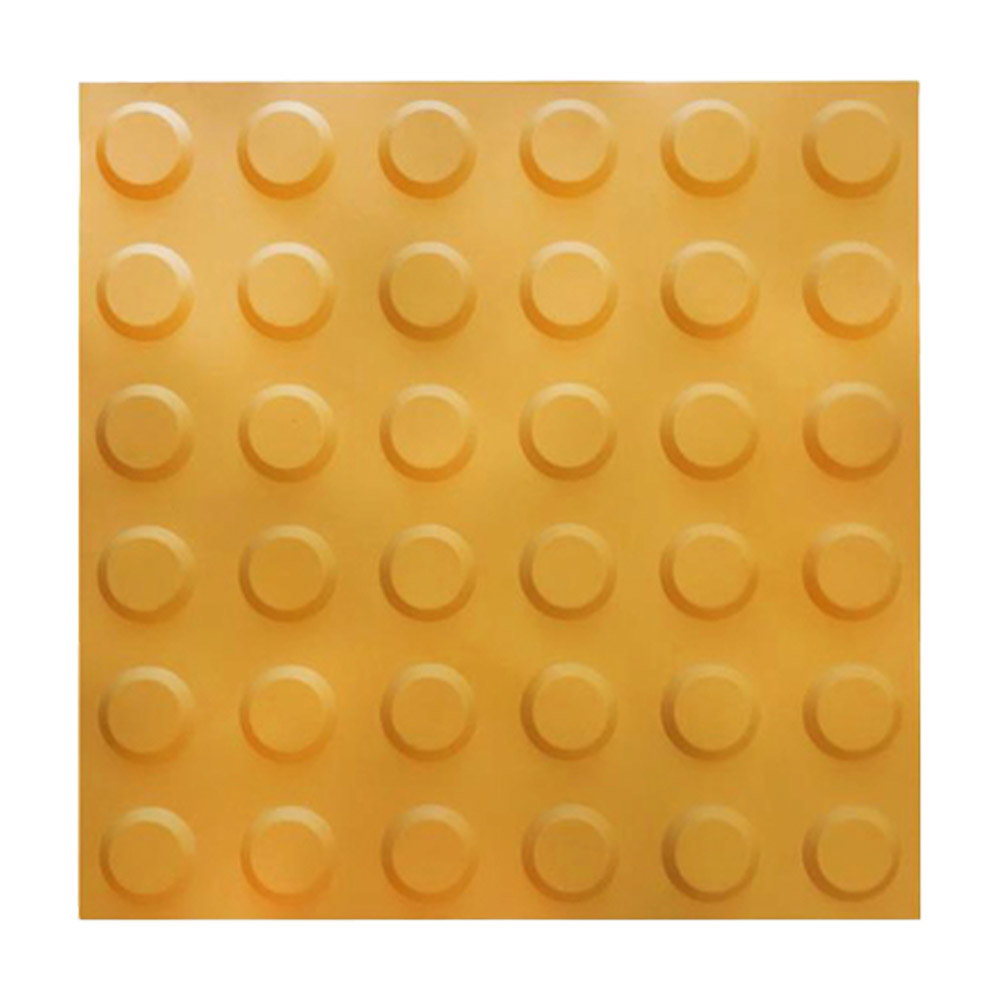

Taktil merking som varselfelt
Disse taktilene skal varsle om fare. Eksempler kan være nivåfoskjeller og trapper eller kryssende trafikk. Varselfeltene er merket med utstikkende knotter på underlaget.
🧱 TEK17-krav til trapper: Universell utforming og sikkerhet
Byggteknisk forskrift (TEK17) § 12-14 stiller spesifikke krav til utforming av trapper for å sikre tilgjengelighet og sikkerhet for alle brukere, inkludert personer med nedsatt syn eller mobilitet. Nedenfor er en oversikt over de sentrale kravene:
1. Farefelt (varselfelt) ved toppen av trappen
- Plassering: Farefeltet skal plasseres med en avstand tilsvarende ett trinns dybde før trappen starter.
- Utforming: Feltet skal være taktilt og visuelt merket med en luminanskontrast på minimum 0,8 i forhold til bakgrunnsfargen.
- Dimensjoner: Dybde på 600 mm og dekke hele trappens bredde.
- Materiale: Skal være sklisikkert, tilsvarende R10 eller R11.
2. Oppmerksomhetsfelt ved bunnen av trappen
- Plassering: Feltet skal plasseres inntil det nederste trinnet i hele trappens bredde.
- Utforming: Taktilt og visuelt merket med en luminanskontrast på minimum 0,8 i forhold til bakgrunnsfargen.
- Dimensjoner: Dybde på 600 mm.
- Materiale: Skal være sklisikkert, tilsvarende R10 eller R11.
3. Trinnmarkering (trappeneser)
- Plassering: Inntrinn skal markeres i hele trappens bredde.
- Utforming: Markeringen skal ha en dybde på maksimum 40 mm og en luminanskontrast på minimum 0,8 i forhold til trinnfargen.
- Formål: Sikre at trinnene er godt synlige og lette å skille fra hverandre.
4. Håndløpere med etasjemarkering
- Plassering: Håndløpere skal monteres på begge sider av trappen, føres 0,3 m utover øverste og nederste trinn med avrundet avslutning.
- Utforming: Håndløpere skal ha et tilnærmet rundt tverrsnitt med en luminanskontrast på minimum 0,8 i forhold til bakgrunnsfargen.
- Etasjemarkering: Etasjen trappen går opp fra skal markeres med tall og blindeskrift i starten av rekkverket.
📸 Illustrasjoner og eksempler
For visuelle eksempler og ytterligere detaljer, henvises det til Direktoratet for byggkvalitet (DIBK) sin veiledning til § 12-14 i TEK17. Her finnes illustrasjoner som viser korrekt plassering og utforming av farefelt, oppmerksomhetsfelt, trinnmarkeringer og håndløpere.
